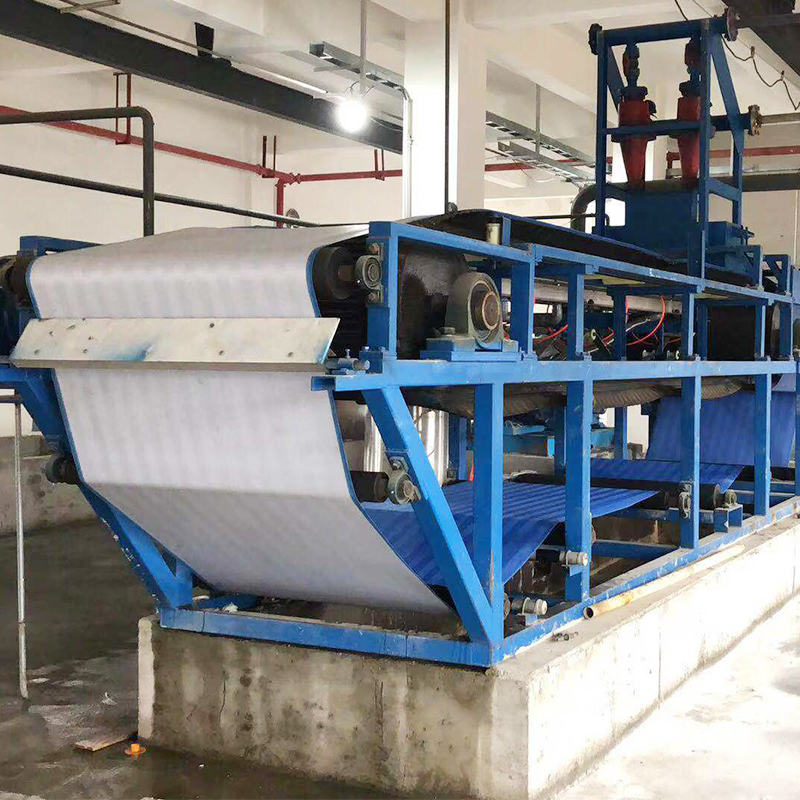

橡膠帶式真空過濾機是以真空負壓為推動力實現固液分離的設備，在結構上，過濾區段沿水平長度方向布置。它能連續自動完成過濾、濾餅洗滌、卸渣、濾布再生等工藝操作，并且母液有與濾餅洗滌液可以分段收集。具有過濾效率高、生產能力大、洗滌效率好，濾餅水分低、操作靈活、維護簡單等優點。
橡膠帶式真空過濾機工作原理：
橡膠帶式真空過濾機采用濾布為過濾介質，整體的環形橡膠帶作為真空室。環形膠帶由電機拖動連續運行，濾布鋪敷在膠帶上與之同步運行，膠帶與真空滑動接觸（真空室與膠帶間有環形摩擦帶并通入水形成水密封），料漿由布料器均勻地布在濾布上。
當真空室接通真空系統時，在膠帶上形成真空抽濾區，濾液穿過濾布經膠帶上的橫溝槽匯總并由小孔進入真空室，固體顆粒被截留在濾布上形成濾餅。進入真空室的液體經氣水分離器排出，隨著橡膠帶的移動，已形成的濾餅依次進入濾餅洗滌區和吸干區，蕞后濾布與膠帶分開，在卸濾餅輥處將濾餅卸出。
卸除濾餅的濾布經清洗后獲得再生，再經過一組支承輥和糾偏裝置后重新進入過濾區，開始進入新一過濾周期。
